固體絕緣環網柜,是采用固體絕緣材料作為主絕緣介質的環網柜,將真空滅弧室及其導電連接、隔離開關、接地開關、主母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或幾個具有一定功能,并可再次組合和擴展的具備全絕緣、全密封性能的模塊,人可觸及的表面涂覆有導電或半導電屏蔽層,并可直接可靠接地的環網柜。該類環網柜產品作為智能配電網建設的重要組成部分,滿足“堅強、可靠、智能、綠色”的電力供應網絡的要求。

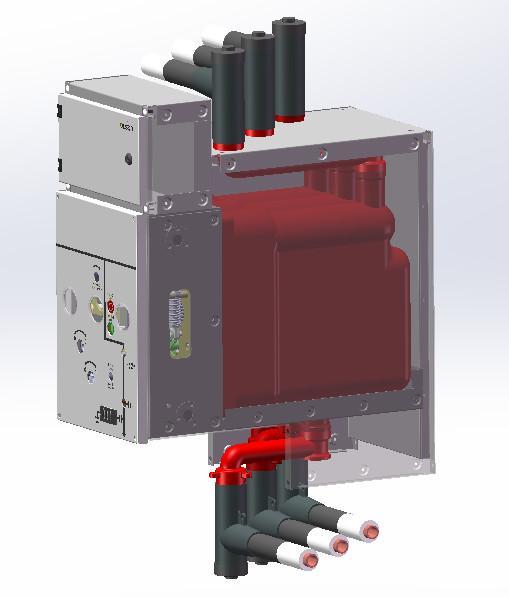

固體絕緣環網柜的結構
目前,國內外均有多家企業在研究開發固體絕緣環網柜,有的已通過型式試驗,并在各地掛網運行數年。從市場上的固體絕緣環網柜可以看出,目前固體絕緣環網柜的結構主要有以下幾種:
(1)只有主回路真空斷路器的固體絕緣開關。
(2)真空斷路器+空氣絕緣的三工位隔離、接地開關,如伊頓電氣、沈陽吳誠、北京雙杰等。其中,伊頓電氣和沈陽吳誠采用的一次方案是:上隔離、上接地+真空斷路器,且隔離、接地采用的是螺旋直動式結構。
(3)真空斷路器+真空三工位隔離、接地開關。
固體絕緣環網柜的特點
固體絕緣環網柜的結構設計是從符合和適應現代堅強智能電網的要求出發,具備全絕緣、全密封、模塊化、小型化等主要特點。主回路部分采用單相模塊設計,一方面在運行時可以完全避免相間短路故障的發生;另一方面在極大提高維修效率的同時降低維護成本。固體絕緣環網柜從原理結構上完全取消了SF6。氣體及相應的氣箱零部件,徹底解決了由于氣箱內部開關短路時因壓力上升而引起爆炸所造成的事故,完全避免了SF6。氣體分解、泄漏而造成的有害氣體的排放,真正成為社會所需要的環境友好型開關產品。
另外,固體絕緣環網柜比SF6環網柜具有更突出的抗惡劣環境的能力,在嚴寒、高原、潮濕、強風沙等惡劣環境下,適應性更強、更明顯。同時,固體絕緣環網柜還具備絕緣、溫升、機械特性等方面的在線檢測功能,以滿足國內堅強智能電網的要求。
關于什么是固體絕緣環網柜,有哪些特點的介紹就到這了,想了解更多環網柜的知識,歡迎關注紫電電氣。
